Okrągły system układania i odzyskiwania składowisk dla elektrowni węglowej

opis produktu

Okrągły system składowania i rekultywacji składowiska dla elektrowni węglowej



Wstęp

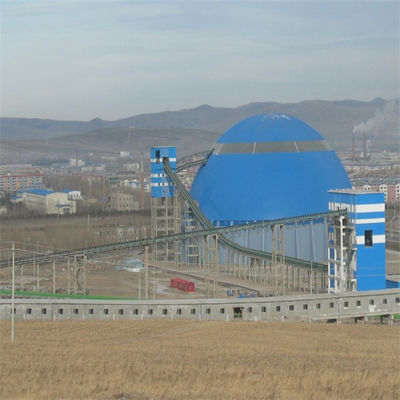

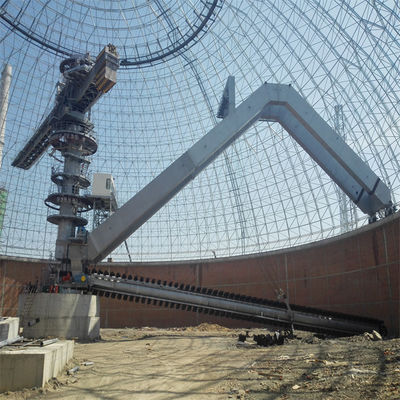

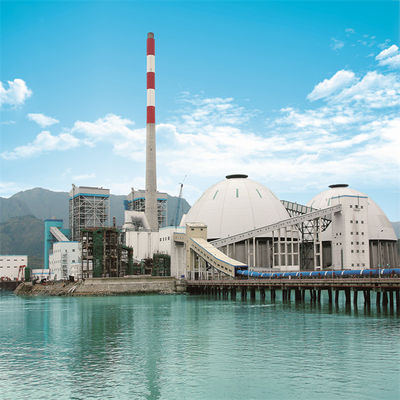

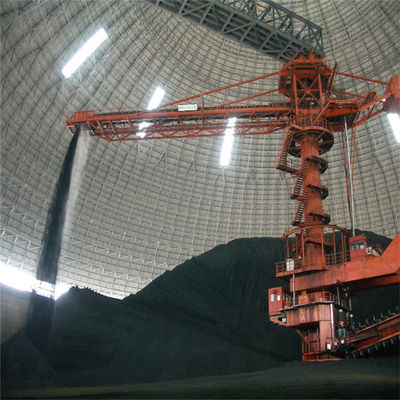

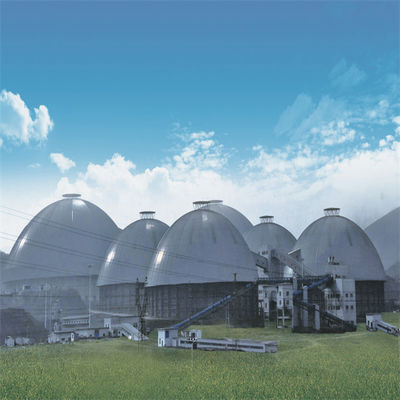

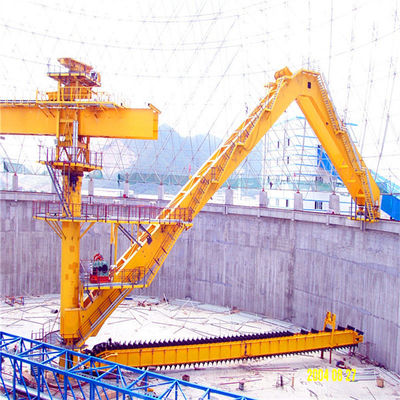

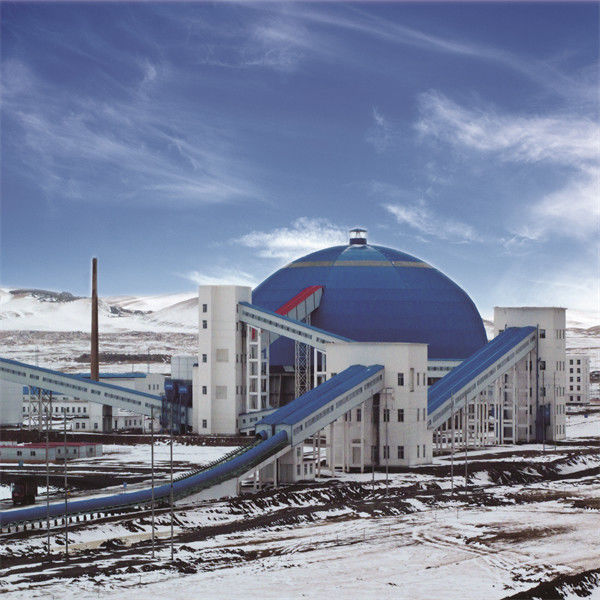

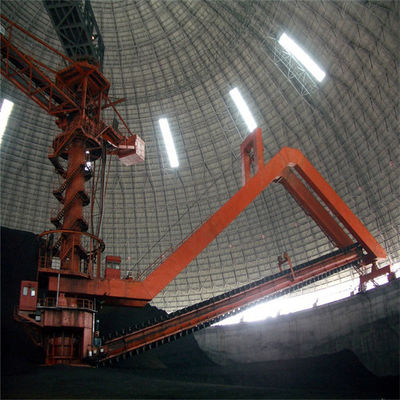

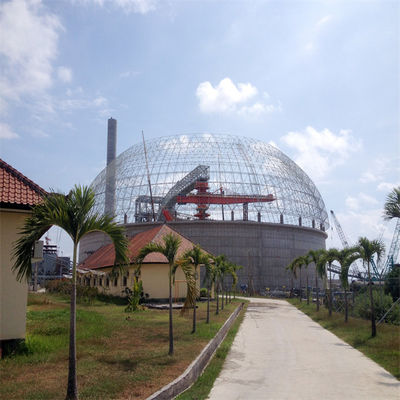

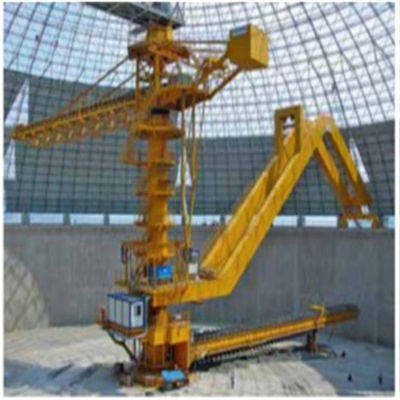

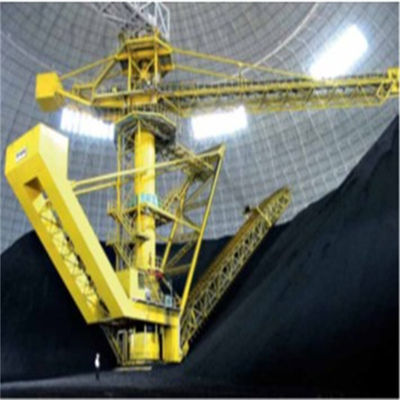

Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, metalurgii, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wsadowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do ​​stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.































Funkcja



projekt	sprzęt do układania i regeneracji
obraz	HEMPEL
kolor	przez użytkownika
Pojemność	1800 t/h
postać	ciężki obowiązek
korzyść	niskie koszty utrzymania
korzyść	niska cena
podanie	przeładunek węgla

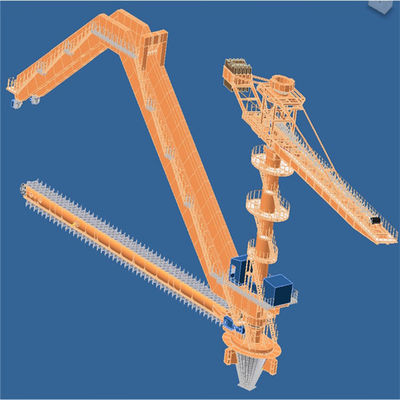

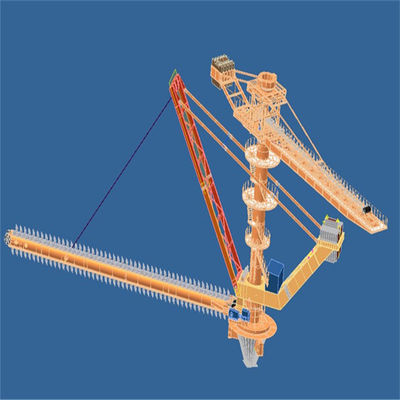

Główne elementy okrągłego układarki i regeneratora



1. Układanie konstrukcji stalowej, przenośnik taśmowy wspornikowy



Wózek wspornikowy zajmuje środkową kolumnę jako środek, jeden koniec to przenośnik taśmowy ze wspornikową konstrukcją stalową, a drugi koniec to skrzynia z przeciwwagą.Środkowa część obrotowa do układania w stos jest połączona z centralną kolumną za pomocą łożyska obrotowego, a układarka może obracać się, zazębiając zębnik na napędzie obrotowym z kołem zębatym na środkowej kolumnie.Materiały wchodzące na skład kołowy są rozładowywane na głowicy wspornikowego przenośnika taśmowego i bezpośrednio składowane na składowisko.Układarka obraca się pod pewnym kątem w celu układania na zboczu, aż zostanie ułożona w stos pierścieniowy.

Istnieją dwa główne typy konstrukcyjne wspornikowego układarki, wspornik wspornikowy typu stałego i wspornikowy typ wysięgnika.

Porównanie dwóch typów sztaplarek:

(1) Zaletami stałej układarki są prosta konstrukcja i niski koszt.Wadą jest to, że gdy dolna część sztaplarki nie jest spiętrzona lub stos materiału jest niski, różnica jest ogromna, a kurz na składowisku jest większy (nawet przy systemie natryskowym).

(2) Układarka z wysięgnikiem wykorzystuje siłownik hydrauliczny do podnoszenia lub opuszczania wspornika.Jego zaletą jest to, że wspornik może podnosić się i opuszczać w zależności od wysokości stosu, aby zmniejszyć upadek materiału i uniknąć latania kurzu.Jak również może zmniejszyć wysokość kolumny centralnej i obniżyć koszty.Wadą jest to, że struktura jest bardziej złożona.



























































2. Kolumna królewska i mechanizm obrotowy okrągłego układarki i regeneratora



(1) Kolumna króla regeneratora układarki znajduje się na środku okrągłego placu magazynowego.Jest ważnym elementem regeneratora układarki.Nie tylko przenosi obciążenie głównych komponentów i stojaka wejściowego, ale także jest centrum instalacji komponentów.Dlatego wymagania dotyczące procesu produkcji i instalacji są bardzo wysokie.Wykonany jest z blachy stalowej zwiniętej w cylindryczny kształt, spawany i montowany.Model użytkowy jest wyposażony w stalową konstrukcję do układania w stos, łożysko toczne do układania w stos części obrotowej oraz wciągnik kablowy łączący różne elementy wyposażenia
(2) Wierzchołek kolumny królewskiej to układająca się w stos część obrotowa, której górna część jest połączona z kozłem przenośnika taśmowego wchodzącego do okrągłego składu przez łożysko obrotowe i służy jako punkt podparcia dla obciążenia kozła, a część dolna jest połączony z kolumną środkową poprzez łożysko obrotowe.
(3) Aby urządzenie z łożyskiem obrotowym mogło przenosić dużą siłę pionową, siłę poziomą i moment wywracający, przyjęto typ wspornika łożyska obrotowego.Łożysko obrotowe jest chronione osłoną przeciwpyłową.Jego struktura może dostosować się do trudnego środowiska pracy i ma funkcje zapobiegania kurzowi, zapobiegania zanurzeniu w wodzie, tankowania, czyszczenia i konserwacji.



3. Mechanizm wychylenia regeneratora:
Mechanizm wysięgnika składa się z urządzenia napędowego, zespołu bębna, podwójnej liny stalowej oraz elektrycznego układu wykrywania i sterowania pochylaniem.Operacja wychwytywania zgarniacza zgarniakowego jest wykonywana przez mechanizm pochylania, aby osiągnąć cel odzyskiwania warstwowego.
Mechanizm wysięgnika wykorzystuje pojedyncze uzwojenie z podwójnej liny stalowej, a mechanizm równoważący jest przyjęty na przecięciu dwóch stalowych lin, aby zapewnić zrównoważone naprężenie lewej i prawej stalowej liny, a praca jest bezpieczniejsza.
Urządzenie napędowe mechanizmu wychylenia jest mechanicznie napędzane przez konwersję częstotliwości i regulację prędkości, aby dokładnie kontrolować zmiany amplitudy, aby kontrolować zmianę ilości odzysku.Aby zapewnić bezpieczeństwo oraz dokładne i niezawodne pozycjonowanie mechanizmu pochylania, urządzenie napędowe przyjmuje podwójny układ hamulcowy



4. Układ hydrauliczny

Układ hydrauliczny zgarniacza układarki obejmuje głównie układ hydrauliczny wychylenia układarki, układ hydrauliczny napinania łańcucha zgarniacza i ręczny układ hydrauliczny napinania przenośnika taśmowego
Układ hydrauliczny kontroli wychylenia składa się z głównego zespołu silnika pompy, zespołu zaworu sterującego, cylindra olejowego, zespołu zbiornika oleju, akcesoriów hydraulicznych i rurociągów hydraulicznych.Rurociąg cylindra wysięgnika jest wyposażony w zawór bezpieczeństwa na wypadek pęknięcia rurociągu oraz grupę zaworów bezpieczeństwa.
Układ hydrauliczny sterowania cylindrem napinającym składa się z grupy silników pompy, grupy zaworów sterujących, akumulatora, cylindra olejowego, zespołu zbiornika oleju, akcesoriów hydraulicznych i rurociągów hydraulicznych.Napięcie cylindra napinającego można regulować za pomocą odpowiedniego zaworu redukcyjnego.



5. Układ smarowania

Scentralizowany system smarowania układarki zgarniacza składa się z mechanizmu układarki, mechanizmu zgarniacza, mechanizmu koła zębatego przenośnika zgarniacza (wbudowany łańcuch) i mechanizmu otwartej przekładni.
Punkty smarowania mechanizmu układania: górne i dolne duże łożyska obrotowe, punkty zawiasów cylindra olejowego, punkty zawiasów ramion układających i łożyska bębna.Metoda smarowania: automatyczny dwuliniowy / progresywny hybrydowy scentralizowany system smarowania, ze sterowaniem PLC.
Punkty smarowania mechanizmu ściągającego: dolne duże łożysko obrotowe, bloczek wysięgowy ramienia ściągającego, mechanizm jezdny itp.
Metoda smarowania: automatyczny dwuliniowy / progresywny hybrydowy scentralizowany system smarowania, ze sterowaniem PLC.
Układ smarowania z kroplami oleju koła zębatego przenośnika zgarniacza składa się ze zbiornika oleju, przełącznika poziomu cieczy, przełącznika elektromagnetycznego, zaworu regulacyjnego zrzucania oleju i akcesoriów do rurociągów, które głównie realizują smarowanie olejem łańcucha przenośnika zgarniacza po obu stronach.
Metoda smarowania: automatyczne smarowanie kapiące olejem, regulowana ilość kapiącego oleju i sterowanie PLC
Tryb smarowania z otwartą przekładnią obrotową: automatyczne smarowanie kapiące olejem, a ilość smarowania jest kontrolowana przez PLC.

















































































6. System kontroli pyłu natryskowego wodą

System kontroli pyłu natryskowego wodą w regeneratorze układacza składa się z pompy wspomagającej, rurociągu, filtra, zaworu ręcznego, zaworu elektrycznego, zaworu zwrotnego, automatycznego zaworu spustowego, manometru, przepływomierza, wskaźnika poziomu wody i grupy dysz rozpylających.
Położenie i funkcja grupy dysz są następujące:
Wokół zewnętrznej części dolnego leja w głowicy przenośnika taśmowego do układania ramion, grupa dysz rozpyla wodę, tworząc parasolową kurtynę wodną, ​​która kontroluje pył generowany przez układanie w sprayu.
2) Odbiór materiału wspornikowego przenośnika taśmowego układającego jest zamknięty w rynnie prowadzącej.Rozpyl wodę na grupę dysz, aby kontrolować kurz w zamkniętej rynnie prowadzącej.
3) Dodatkowy system spryskiwania: składa się głównie z dwóch zdalnych spryskiwaczy, które są zainstalowane w środkowej kolumnie regeneratora układarki.Głowica pomocniczego ramienia układarki może skutecznie tłumić kurz na składowisku.
